Van khí nén JMFH-5/2-D-2-C (151852) – FESTO: Giới thiệu, thông số kỹ thuật và ứng dụng

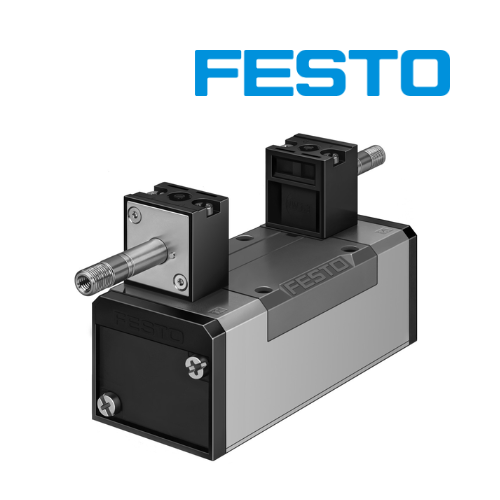

Van JMFH-5/2-D-2-C (151852) của FESTO là dòng van khí nén điều khiển điện với chức năng 5/2 (5 cổng, 2 vị trí), được thiết kế để đảm bảo hiệu suất tối ưu trong hệ thống tự động hóa khí nén. Với độ tin cậy cao, khả năng hoạt động linh hoạt và độ bền vượt trội, sản phẩm này được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp.

---

1. Giới thiệu về FESTO và dòng van JMFH-5/2-D-2-C

FESTO là một trong những tập đoàn hàng đầu thế giới chuyên cung cấp các giải pháp khí nén và tự động hóa công nghiệp. Các sản phẩm của FESTO được đánh giá cao nhờ công nghệ tiên tiến, độ chính xác cao và tuổi thọ bền bỉ.

Van JMFH-5/2-D-2-C (151852) thuộc dòng van khí nén tiêu chuẩn ISO 5599-1, sử dụng cơ chế điều khiển điện với hai cuộn solenoid (double solenoid). Đây là loại van piston gate valve, cho phép điều khiển chính xác dòng khí trong hệ thống tự động hóa.

---

2. Thông số kỹ thuật của van JMFH-5/2-D-2-C (151852)

2.1. Đặc điểm chung

• Chức năng van: 5/2 double solenoid

• Loại kích hoạt: Điện

• Thiết kế: Van cổng piston (Piston gate valve)

• Kiểu lắp đặt: Lắp trên đế (sub-base) theo tiêu chuẩn ISO 5599-1

• Hướng lắp đặt: Tùy chọn

• Chức năng xả khí: Có thể điều chỉnh lưu lượng

2.2. Hiệu suất làm việc

• Lưu lượng tiêu chuẩn: 2300 l/min (chuẩn DIN 1343)

• Áp suất vận hành: 0.2 MPa – 1 MPa (2 bar – 10 bar)

• Kích thước danh nghĩa: 11.5 mm

• Thời gian chuyển mạch: 18 ms

• Tần số chuyển mạch cao, đáp ứng nhanh

2.3. Điện và điều khiển

• Điện áp vận hành: Qua cuộn solenoid (đặt hàng riêng)

• Loại pilot: Điều khiển pilot bên trong

• Kết nối điện: Qua cuộn F (đặt hàng riêng)

• Độ bảo vệ: IP65

• Chịu xung nhiễu:

  • Xung dương tối đa ở tín hiệu 0: 2200 µs

  • Xung âm tối đa ở tín hiệu 1: 3700 µs

2.4. Kết nối khí nén

• Cổng khí nén: Sub-base size 2 theo ISO 5599-1

• Ren kết nối: G3/8

• Cổng xả pilot 82, 84: M5

• Kết nối khí nén các cổng 1, 2, 3, 4, 5: Theo chuẩn Sub-base size 2

2.5. Môi trường làm việc

• Môi chất làm việc: Khí nén sạch theo ISO 8573-1:2010 [7:4:4]

• Có thể sử dụng khí nén có dầu bôi trơn (khuyến nghị bôi trơn liên tục)

• Nhiệt độ môi trường: -5 °C đến 40 °C

• Nhiệt độ khí nén: -10 °C đến 60 °C

• Mức độ ồn: 85 dB(A)

• Chống rung: Đạt tiêu chuẩn FN 942017-4 và EN 60068-2-6

• Chống sốc: Đạt tiêu chuẩn FN 942017-5 và EN 60068-2-27

• Chứng nhận hàng hải: DNV-TAA000032X

2.6. Chất liệu và độ bền

• Vỏ van: Hợp kim nhôm đúc (Die-cast aluminium)

• Gioăng làm kín: HNBR, NBR

• Chứng nhận RoHS: Tuân thủ tiêu chuẩn an toàn môi trường

---

3. Ứng dụng của van JMFH-5/2-D-2-C (151852)

Van khí nén JMFH-5/2-D-2-C (151852) được ứng dụng rộng rãi trong các hệ thống tự động hóa công nghiệp, nơi yêu cầu điều khiển chính xác dòng khí nén. Một số ứng dụng tiêu biểu bao gồm:

3.1. Trong hệ thống tự động hóa nhà máy

• Kiểm soát xi lanh khí nén trong các dây chuyền sản xuất tự động

• Ứng dụng trong các hệ thống kẹp, gá chi tiết cơ khí

• Hệ thống băng chuyền và robot công nghiệp

3.2. Ngành công nghiệp ô tô

• Điều khiển hệ thống nâng hạ khí nén trong dây chuyền lắp ráp

• Ứng dụng trong các hệ thống phun sơn tự động

• Hỗ trợ hệ thống kiểm tra và đo lường linh kiện ô tô

3.3. Ngành thực phẩm và dược phẩm

• Ứng dụng trong các dây chuyền đóng gói tự động

• Điều khiển hệ thống khí nén trong máy chiết rót, máy ép viên thuốc

• Đảm bảo tiêu chuẩn sạch trong môi trường sản xuất thực phẩm

3.4. Ngành hàng hải

• Van đạt tiêu chuẩn hàng hải DNV, thích hợp sử dụng trên tàu biển

• Ứng dụng trong hệ thống điều khiển van khí nén trên boong tàu

• Điều khiển hệ thống thông gió và khí nén trên tàu

3.5. Ngành năng lượng và môi trường

• Điều khiển dòng khí trong hệ thống khí nén của nhà máy điện

• Ứng dụng trong các hệ thống xử lý nước thải công nghiệp

---

4. Ưu điểm nổi bật của JMFH-5/2-D-2-C (151852)

• Hiệu suất cao: Lưu lượng lớn (2300 l/min) giúp đảm bảo tốc độ phản hồi nhanh, phù hợp với các ứng dụng yêu cầu cao.

• Linh hoạt: Có thể lắp đặt theo nhiều hướng khác nhau, dễ dàng tích hợp vào hệ thống hiện có.

• Bền bỉ và đáng tin cậy: Vật liệu chất lượng cao, chịu được môi trường công nghiệp khắc nghiệt.

• Đáp ứng tiêu chuẩn quốc tế: Đạt chứng nhận ISO 5599-1, RoHS, DNV, đảm bảo độ an toàn và khả năng sử dụng trong nhiều ngành công nghiệp.

• Dễ dàng bảo trì: Cấu trúc đơn giản giúp việc thay thế và bảo trì dễ dàng.

---

5. Kết luận

Van khí nén JMFH-5/2-D-2-C (151852) của FESTO là một sản phẩm chất lượng cao, lý tưởng cho các ứng dụng tự động hóa công nghiệp, nhờ vào thiết kế bền bỉ, hiệu suất mạnh mẽ và khả năng lắp đặt linh hoạt. Với chứng nhận quốc tế và khả năng hoạt động ổn định trong nhiều môi trường khác nhau, đây là một giải pháp tối ưu cho các hệ thống khí nén hiện đại.

Để biết thêm thông tin chi tiết hoặc đặt mua sản phẩm, vui lòng tham khảo tài liệu chính thức từ FESTO hoặc liên hệ với nhà cung cấp uy tín.
