24/1A/R100VB2/GC1/GVO/COFS C2/234/1/1/1 Stucke Group

24/1A/R100VB2/GC1/GVO/COFS C2/234/1/1/1 Stucke Group, hiện đang được Valve-control-expert phân phối tại thị trường Việt Nam

24/1A/R100VB2/GC1/GVO/COFS C2/234/1/1/1 engine control and generator protection Stucke Group

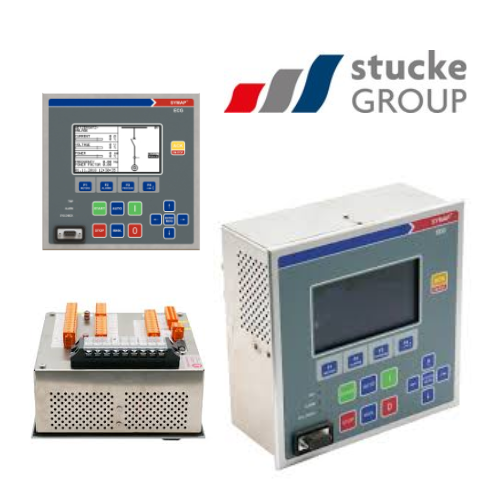

Thiết bị SYMAP® Compact+ EC4 của hãng Stucke Group là một giải pháp điều khiển và bảo vệ máy phát điện tiên tiến, tích hợp nhiều chức năng trong một thiết bị duy nhất. Thiết bị này phù hợp cho các ứng dụng trong hệ thống điện áp thấp và trung bình, đặc biệt là trong các nhà máy điện, trung tâm dữ liệu, bệnh viện và các cơ sở công nghiệp yêu cầu độ tin cậy cao.​

🛠️ Thông số kỹ thuật chính

• Kích thước và thiết kế:

  • Kích thước vỏ: 210 x 250 x 87 mm

  • Mặt trước bằng thép không gỉ, chống nước

  • Màn hình cảm ứng LCD 320×240 pixel

  • Bàn phím màng với 6 phím chức năng

  • 3 đèn LED trạng thái và 8 đèn LED lập trình được

• Đo lường dòng điện và điện áp:

  • 1 x CT1 (3 pha, 0–25×In)

  • 1 x CT-GND1 (1 pha, tùy chọn)

  • 3 x PT (3 pha, 50–130 V / 200–690 V)

  • 1 x PT-GND1 (1 pha, 50–130 V / 200–690 V)​

• Giao tiếp và I/O:

  • 19 đầu vào số (10–230V AC/DC)

  • 12 đầu ra rơle không có điện áp

  • Giao diện: mini-USB, USB phía trước, RS422/RS485 (Modbus RTU), 2 x CANBUS​

• Nguồn cấp:

  • 24 V DC, 80–300 V DC hoặc 85–230 V AC

  • Tiêu thụ điện năng: <20 W​

• Môi trường hoạt động:

  • Nhiệt độ hoạt động: -20°C đến +70°C

  • Độ ẩm: <80%

  • Cấp bảo vệ: IP54 (mặt trước), IP20 (phía sau)​

⚙️ Chức năng điều khiển và bảo vệ

• Điều khiển máy phát điện:

  • Khởi động/dừng tự động

  • Chia tải và điều khiển tần số

  • Điều khiển hệ số công suất (cos φ)

  • Giám sát quá tốc độ, pha khởi động/dừng

  • Xử lý mất điện lưới và yêu cầu tải lớn​

• Chức năng bảo vệ (theo tiêu chuẩn ANSI):

  • Bảo vệ quá áp/thấp áp (27, 59)

  • Bảo vệ quá dòng tức thời và có thời gian (50, 51)

  • Bảo vệ chạm đất (50G, 51G)

  • Bảo vệ mất pha, mất đồng bộ (46, 78)

  • Bảo vệ tần số (81)

  • Và nhiều chức năng khác​

🔌 Ứng dụng

SYMAP® Compact+ EC4 lý tưởng cho các ứng dụng yêu cầu điều khiển và bảo vệ máy phát điện đáng tin cậy, bao gồm:​

• Nhà máy điện và trạm phát điện

• Trung tâm dữ liệu và bệnh viện

• Cơ sở công nghiệp và nhà máy sản xuất

• Hệ thống điện dự phòng và khẩn cấp​

📎 Tài liệu và hỗ trợ

Để biết thêm thông tin chi tiết và tài liệu kỹ thuật, bạn có thể truy cập trang web chính thức của Stucke Group:​

Stucke Group cung cấp dịch vụ hỗ trợ toàn cầu 24/7, bao gồm sửa chữa, cung cấp linh kiện thay thế và hỗ trợ kỹ thuật cho tất cả các sản phẩm của họ.
