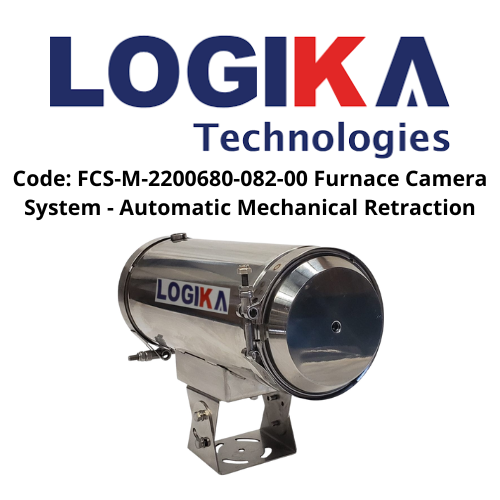

Code: FCS-M-2200680-082-00 Furnace Camera System – Automatic Mechanical Retraction Logika

Code: FCS-M-2200680-082-00 Furnace Camera System – Automatic Mechanical Retraction Logika Việt Nam

Hệ thống Camera Quan Sát Lò Nung – Furnace Camera System Logika

Code: FCS-M-2200680-082-00 – Automatic Mechanical Retraction

Thương hiệu: Logika
Xuất xứ: Công nghệ châu Âu / Mỹ
Phân phối & giải pháp tại Việt Nam: Valve-Control-Expert

---

1. Giới thiệu tổng quan sản phẩm

FCS-M-2200680-082-00 Furnace Camera System là hệ thống camera quan sát bên trong lò nung (Furnace Inside Camera – FCS), được thiết kế chuyên biệt cho các môi trường nhiệt độ cực cao, bụi, bức xạ nhiệt và khí ăn mòn trong công nghiệp nặng.

Điểm nổi bật của hệ thống là cơ cấu rút/thu vào tự động bằng cơ khí (Automatic Mechanical Retraction), cho phép bảo vệ camera và ống kính tối đa khi:

• Không vận hành

• Nhiệt độ vượt ngưỡng an toàn

• Mất nguồn điện

• Xảy ra sự cố khẩn cấp

Hệ thống này đặc biệt phù hợp cho lò nung thép, lò xi măng, lò đốt, lò luyện kim, lò thủy tinh, lò hóa chất – nơi yêu cầu giám sát trực quan liên tục nhưng điều kiện vận hành vô cùng khắc nghiệt.

---

2. Cấu hình & thông số kỹ thuật chính

2.1. Cơ cấu rút tự động – Auto Retraction Device

• Cơ cấu motorized (động cơ điện) kết hợp spring-loaded shutter

• Khi:

  • Mất điện

  • Quá nhiệt

  • Lỗi hệ thống
    👉 Lò xo tự động đóng cửa chớp, rút camera về vị trí an toàn

• Đảm bảo fail-safe 100%

---

2.2. Tấm gá làm mát – Air / Water Cooled Mounting Plate

• Hỗ trợ làm mát bằng khí hoặc nước

• Giảm truyền nhiệt trực tiếp từ thành lò

• Linh hoạt theo điều kiện vận hành thực tế của nhà máy

---

2.3. Camera công nghiệp HD – Network IP

• Camera HD Color

• HDR – High Dynamic Range
  → Quan sát rõ ngọn lửa, vật nung, phôi kim loại trong điều kiện chênh sáng rất lớn

• Network IP – Ethernet

• POE (Power over Ethernet)
  → Giảm dây nguồn, tăng độ tin cậy

---

2.4. Ống kính chịu nhiệt cao – High Temperature Lens

• Chiều dài: 680 mm

• Kiểu nhìn: Straight View

• Chịu nhiệt độ cực cao trong lò

• Tích hợp RTD (Resistance Temperature Detector)
  → Giám sát nhiệt độ ngay tại đầu ống kính
  → Tín hiệu đưa về PLC để tự động rút camera khi quá nhiệt

---

2.5. Chụp bảo vệ & vật liệu chịu nhiệt

• High-temperature resistance hood

• Ống bọc ống kính bằng thép không gỉ 310SS

  • Khả năng chịu nhiệt và oxy hóa rất cao

  • Chuẩn vật liệu cho môi trường lò nung

---

2.6. Tủ điều khiển & PLC Control

• Tủ điện điều khiển & cấp nguồn riêng biệt

• Chức năng:

  • Giám sát nhiệt độ

  • Điều khiển cơ cấu rút/đẩy camera

  • Logic bảo vệ bằng PLC

• Dễ dàng tích hợp vào DCS / PLC trung tâm của nhà máy

---

2.7. Module pin dự phòng – Battery Back-up

• Đảm bảo:

  • Camera vẫn tự động rút về vị trí an toàn khi mất nguồn AC

• Yếu tố cực kỳ quan trọng trong môi trường lò nung

---

2.8. Ngõ ra cảnh báo – Relay Alarm Outputs

• Ngõ ra relay:

  • Quá nhiệt

  • Lỗi cơ khí

  • Lỗi camera

• Kết nối trực tiếp về Mill PLC / DCS

---

2.9. Hệ thống khí – nước phụ trợ

• Air control enclosure

  • Điều chỉnh áp suất

  • Lọc khí

• Oil / Water separation tank

  • Tách dầu – nước

  • Bảo vệ hệ thống làm mát & khí nén

• Ống mềm bọc thép cho khí và nước

---

2.10. Phụ kiện đi kèm đầy đủ

• Bu lông, fitting

• Cáp điện, cáp mạng

• Ống khí & nước bọc thép

• Thiết kế ready-to-install

---

3. Giải pháp mang lại cho nhà máy

✅ Giám sát trực quan bên trong lò nung 24/7

✅ Tăng an toàn vận hành – giảm rủi ro thiết bị

✅ Phát hiện sớm sự cố: lệch ngọn lửa, tắc liệu, đóng xỉ

✅ Giảm thời gian dừng lò (downtime)

✅ Tối ưu chất lượng sản phẩm & hiệu suất năng lượng

Hệ thống FCS của Logika không chỉ là camera, mà là giải pháp giám sát – bảo vệ – tự động hóa hoàn chỉnh cho lò nung.

---

4. Ứng dụng điển hình

• 🔥 Lò nung thép, lò luyện kim

• 🧱 Lò quay xi măng

• 🧪 Lò hóa chất, lò phản ứng nhiệt

• 🧊 Lò thủy tinh

• 🏭 Lò đốt công nghiệp, lò đốt rác

• ⚙️ Các hệ thống nhiệt độ cao cần quan sát liên tục

---

5. Tài liệu & tham khảo chính hãng Logika

• Furnace Camera – Logika:
  https://logikatech.com/products/furnace-camera-double-wall-microeye-and-globaleye-lenses/

---

6. Logika Vietnam – Valve-Control-Expert

Valve-Control-Expert là đơn vị cung cấp & triển khai giải pháp Logika tại Việt Nam, hỗ trợ:

• Tư vấn lựa chọn cấu hình FCS phù hợp

• Thiết kế tích hợp PLC / DCS

• Lắp đặt – commissioning

• Bảo trì & hỗ trợ kỹ thuật dài hạn

🔗 Tham khảo thêm:

• https://valve-control-expert.com/2025/05/20/dai-ly-logika-vietnam/

• https://valve-control-expert.com/2025/05/20/logika-vietnam/

• https://valve-control-expert.com/2025/03/04/logika-viet-nam/

---

Kết luận

FCS-M-2200680-082-00 Furnace Camera System – Logika là giải pháp camera lò nung cao cấp, hội tụ:

• Cơ cấu rút tự động an toàn

• Camera HD HDR chuyên dụng

• Bảo vệ nhiệt nhiều lớp

• PLC + pin dự phòng + cảnh báo relay

👉 Giải pháp lý tưởng cho mọi nhà máy công nghiệp nhiệt độ cao yêu cầu an toàn – độ bền – độ tin cậy tuyệt đối.

📩 Liên hệ Valve-Control-Expert để được tư vấn kỹ thuật & báo giá chi tiết theo từng dự án.
