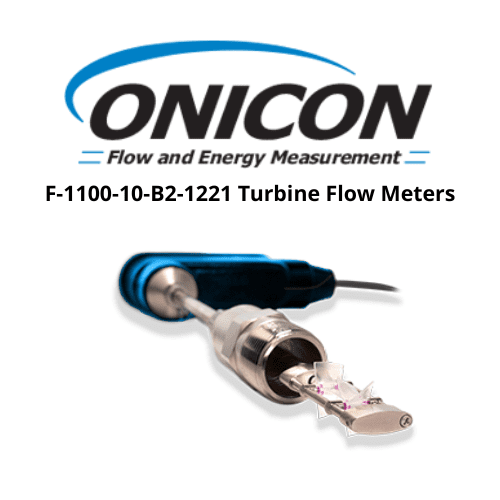

F-1100-10-B2-1221 Turbine Flow Meter Onicon – Đồng Hồ Đo Lưu Lượng Tuabin Chính Xác Cao Cho Hệ HVAC
F-1100-10-B2-1221 Turbine Flow Meter Onicon là thiết bị đo lưu lượng dạng tuabin cắm (Insertion Turbine Flow Meter) thuộc dòng F-1000 Series của ONICON – thương hiệu nổi tiếng của Mỹ trong lĩnh vực đo lường lưu lượng và năng lượng cho hệ HVAC và công nghiệp. Thiết bị được thiết kế nhằm cung cấp phép đo lưu lượng chính xác, ổn định và dễ dàng lắp đặt trên các hệ thống đường ống lớn mà không cần thay đổi cấu trúc hệ thống.
Sản phẩm được ứng dụng rộng rãi trong các hệ thống nước lạnh (CHW), nước nóng (HHW), nước ngưng tụ, nước sinh hoạt và các hệ thống làm mát công nghiệp, giúp giám sát lưu lượng và tối ưu hóa hiệu suất vận hành.
Tổng Quan Sản Phẩm F-1100-10-B2-1221 Onicon
Model F-1100-10-B2-1221 là đồng hồ đo lưu lượng dạng turbine đơn (single turbine insertion) được thiết kế để đo lưu lượng chất lỏng trong các đường ống kích thước lớn. Thiết bị tích hợp nhiều dạng tín hiệu đầu ra như tần số, analog và xung tỷ lệ, giúp dễ dàng tích hợp với các hệ thống PLC, BMS hoặc SCADA.
Nhờ thiết kế hot-tap insertion, thiết bị có thể được lắp đặt hoặc tháo ra khỏi đường ống mà không cần dừng hệ thống, giúp giảm thiểu thời gian bảo trì và chi phí vận hành.
Thông Số Kỹ Thuật Chính
| Thông số | Giá trị |
|---|---|
| Model | F-1100-10-B2-1221 |
| Hãng sản xuất | ONICON – USA |
| Loại thiết bị | Turbine Flow Meter (Insertion Type) |
| Kích thước ống áp dụng | 1.25″ – 72″ |
| Độ chính xác | ±0.5% tại vận tốc hiệu chuẩn |
| Phạm vi vận tốc dòng chảy | 0.17 – 30 ft/s |
| Tỷ lệ turndown | 175:1 |
| Tín hiệu đầu ra | Frequency, Analog 4-20mA, Scaled Pulse |
| Vật liệu thân | Brass mạ nickel hoặc tùy chọn inox |
| Cáp kết nối | 10 ft PVC cable |
| Cấp bảo vệ | NEMA 4 |
| Áp suất vận hành tối đa | 400 PSI |
| Nhiệt độ môi chất | Tối đa khoảng 150°F (~65°C) |
Thiết bị được hiệu chuẩn tại nhà máy theo tiêu chuẩn NIST traceable, đảm bảo độ chính xác cao và khả năng lặp lại ổn định trong thời gian dài.
Ưu Điểm Nổi Bật
Độ chính xác cao và ổn định
Cảm biến turbine sử dụng vòng bi sapphire và trục tungsten carbide, giúp giảm ma sát và tăng tuổi thọ vận hành, đảm bảo độ chính xác ±0.5% ở vận tốc hiệu chuẩn.
Thiết kế Hot-Tap tiện lợi
Thiết kế insertion hot-tap cho phép lắp đặt hoặc tháo rời thiết bị trực tiếp trên đường ống đang vận hành mà không cần dừng hệ thống. Điều này đặc biệt hữu ích trong các nhà máy và hệ thống HVAC lớn.
Tương thích hệ thống điều khiển
Thiết bị hỗ trợ nhiều dạng tín hiệu đầu ra như:
Analog 4–20 mA
0–10 VDC
Frequency output
Scaled pulse output
Điều này giúp thiết bị dễ dàng tích hợp với BMS, PLC, SCADA và các hệ thống quản lý năng lượng.
Độ bền cao trong môi trường công nghiệp
Với vỏ NEMA 4 chống nước và bụi, thiết bị có thể hoạt động ổn định trong các môi trường công nghiệp khắc nghiệt.
Giải Pháp Đo Lưu Lượng & Quản Lý Năng Lượng
F-1100-10-B2-1221 không chỉ là thiết bị đo lưu lượng mà còn là một phần quan trọng trong hệ thống BTU Metering khi kết hợp với cảm biến nhiệt độ và bộ xử lý năng lượng. Điều này giúp doanh nghiệp:
Theo dõi tiêu thụ năng lượng HVAC
Kiểm soát lưu lượng nước lạnh/nóng
Tối ưu hóa vận hành hệ thống làm mát
Giảm chi phí năng lượng và bảo trì
Nhờ khả năng đo chính xác và độ tin cậy cao, thiết bị được sử dụng phổ biến trong tòa nhà thương mại, trung tâm dữ liệu, nhà máy sản xuất và hệ thống xử lý nước.
Ứng Dụng Thực Tế
F-1100-10-B2-1221 được sử dụng rộng rãi trong nhiều lĩnh vực:
Hệ thống HVAC trong tòa nhà và trung tâm thương mại
Hệ thống chilled water và hot water
Hệ thống condenser water
Hệ thống làm mát công nghiệp
Hệ thống nước sinh hoạt và nước quy trình
Hệ thống steam condensate và dung dịch brine
ONICON Vietnam – Đại Lý Phân Phối Chính Hãng
Valve Control Expert cung cấp các dòng ONICON Flow Meter chính hãng, bao gồm turbine flow meter, electromagnetic flow meter và BTU meter cho các hệ thống HVAC và công nghiệp.
Tham khảo thêm các thông tin về ONICON tại:
https://valve-control-expert.com/2025/10/16/onicon-vietnam-dai-ly-phan-phoi-onicon-viet-nam/
https://valve-control-expert.com/2025/07/29/dai-ly-onicon-vietnam/
https://valve-control-expert.com/2024/08/09/onicon-viet-nam/
ONICON Vietnam, F-1100-10-B2-1221, turbine flow meter ONICON, đồng hồ đo lưu lượng turbine, ONICON flow meter Vietnam, turbine insertion flow meter.
