Mgate MB3170 Moxa

Mgate MB3170 Moxa là bộ chuyển đổi giao thức, ứng dụng trong hệ thống truyền thông trong công nghiệp với vai trò là kết nối hai mạng với các giao thức khác nhau,…

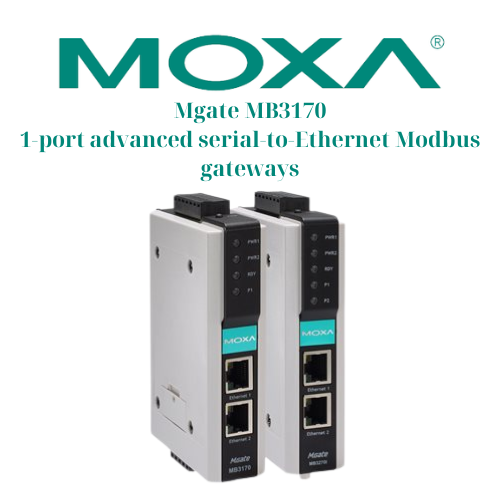

Mgate MB3170 1-port advanced serial-to-Ethernet Modbus gateways Moxa Việt Nam

Giới Thiệu Cổng Modbus Cao Cấp Mgate MB3170 Từ Moxa – Giải Pháp Kết Nối Công Nghiệp Toàn Diện và An Toàn

Trong kỷ nguyên chuyển đổi số công nghiệp, việc tích hợp các thiết bị serial truyền thống vào mạng Ethernet hiện đại là thách thức lớn đối với nhiều doanh nghiệp. Chúng tôi tự hào giới thiệu Cổng Modbus Mgate MB3170 từ Moxa – giải pháp gateway 1 cổng cấp cao, kết hợp công nghệ tiên tiến, tính năng bảo mật mạnh mẽ và khả năng quản lý thông minh cho các hệ thống tự động hóa phức tạp.

Giới thiệu sản phẩm

Mgate MB3170 là thiết bị gateway công nghiệp cao cấp thuộc dòng sản phẩm MGate của Moxa, được thiết kế đặc biệt để chuyển đổi giao thức giữa Modbus RTU/ASCII (serial) và Modbus TCP (Ethernet) với hiệu suất vượt trội. Với 2 cổng Ethernet hỗ trợ tính năng cascade, khả năng kết nối đồng thời lên đến 32 Modbus TCP clients/servers và các tính năng bảo mật hàng đầu, thiết bị này trở thành giải pháp lý tưởng cho các ứng dụng công nghiệp đòi hỏi độ tin cậy cao và khả năng tích hợp phức tạp.

Thông số kỹ thuật chi tiết

Giao diện Ethernet

• Cổng Ethernet: 2 cổng 10/100BaseT(X) (RJ45) – 1 IP, hỗ trợ Ethernet cascade
• Kết nối: Auto MDI/MDI-X tự động
• Cách ly từ tính: 1.5 kV (tích hợp sẵn)
• Tùy chọn quang: 100BaseFX (single-mode/multi-mode với kết nối SC/ST)

Tính năng phần mềm Ethernet

• Giao thức công nghiệp:
  • Modbus TCP Client (Master)
  • Modbus TCP Server (Slave)
• Tùy chọn cấu hình:
  • Web Console (HTTP/HTTPS)
  • Device Search Utility (DSU)
  • MGate Manager
  • MCC Tool
  • Telnet Console
• Quản lý mạng: ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, Telnet, UDP
• Quản lý thời gian: NTP Client
• MIB: RFC1213, RFC1317

Tính năng bảo mật

• Xác thực: Cơ sở dữ liệu cục bộ
• Mã hóa: HTTPS, AES-128, AES-256, SHA-256
• Giao thức bảo mật: SNMPv3, HTTPS (TLS 1.2)

Giao diện Serial

• Số cổng: 1
• Kết nối: DB9 male cho RS-232 và terminal block cho RS-422/485
• Tiêu chuẩn serial: RS-232/422/485 (tùy chọn bằng phần mềm)
• Tốc độ Baud: 50 bps đến 921.6 kbps
• Bit dữ liệu: 7, 8
• Bit chẵn lẻ: None, Even, Odd, Space, Mark
• Bit dừng: 1, 2
• Kiểm soát luồng: DTR/DSR, RTS Toggle (chỉ RS-232), RTS/CTS
• Điện trở kéo lên/xuống RS-485: 1 kilo-ohm, 150 kilo-ohms
• Bộ chấm dứt RS-485: 120 ohms
• Kiểm soát hướng dữ liệu RS-485: ADDC (tự động)
• Tín hiệu serial:
  • RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
  • RS-422: Tx+, Tx-, Rx+, Rx-, GND
  • RS-485-2w: Data+, Data-, GND
  • RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND

Tính năng phần mềm Serial

• Giao thức công nghiệp:
  • Modbus RTU/ASCII Master
  • Modbus RTU/ASCII Slave
  • Modbus (Transparent)
• Số kết nối Client tối đa: 32
• Số kết nối Server tối đa: 32

Thông số nguồn

• Điện áp đầu vào: 12 đến 48 VDC
• Dòng điện đầu vào: 435 mA @ 12 VDC
• Kết nối nguồn: Terminal block 7 chân

Rơ-le

• Dòng điện tiếp điểm: Tải trở kháng: 1 A @ 30 VDC

Đặc điểm vật lý

• Vỏ: Nhựa
• Mức độ bảo vệ: IP30
• Kích thước (có tai): 29 x 89.2 x 124.5 mm (1.14 x 3.51 x 4.90 in)
• Kích thước (không tai): 29 x 89.2 x 118.5 mm (1.14 x 3.51 x 4.67 in)
• Trọng lượng: 360 g (0.79 lb)

Giới hạn môi trường

• Nhiệt độ hoạt động: 0 đến 60°C (32 đến 140°F)
• Nhiệt độ lưu trữ (có bao bì): -40 đến 85°C (-40 đến 185°F)
• Độ ẩm tương đối: 5 đến 95% (không ngưng tụ)

Tiêu chuẩn và chứng nhận

• EMC: EN 55032/35
• EMI: CISPR 32, FCC Part 15B Class A
• EMS:
  • IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
  • IEC 61000-4-3 RS: 80 MHz đến 1 GHz: 10 V/m
  • IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
  • IEC 61000-4-5 Surge: Power: 2 kV
  • IEC 61000-4-6 CS: 10 V
  • IEC 61000-4-8 PFMF
  • IEC 61000-4-11
• Vị trí nguy hiểm: ATEX, Class I Division 2, IECEx
• Hàng hải: DNV
• Rơi tự do: IEC 60068-2-32
• Sốc: IEC 60068-2-27
• Rung: IEC 60068-2-6, IEC 60068-2-64
• An toàn: UL 60950-1, IEC 60950-1, EN 62368-1, UL 508
• MTBF: 1,662,526 giờ (theo tiêu chuẩn Telcordia SR332)
• Bảo hành: 5 năm (chi tiết tại www.moxa.com/warranty)

Tính năng nổi bật

• Auto Device Routing: Cấu hình tự động thiết bị, đơn giản hóa việc triển khai
• Linh hoạt triển khai: Hỗ trợ định tuyến theo cổng TCP hoặc địa chỉ IP
• Khả năng kết nối rộng: Kết nối đến 32 Modbus TCP servers và 31/62 Modbus RTU/ASCII slaves
• Đa truy cập đồng thời: Cho phép 32 Modbus TCP clients truy cập đồng thời (lưu trữ 32 yêu cầu Modbus cho mỗi Master)
• Hỗ trợ truyền thông Master-to-Slave: Cho phép truyền thông trực tiếp giữa Modbus serial master và serial slave
• Ethernet cascade tích hợp: Đơn giản hóa việc kết nối dây
• Đa phương tiện kết nối: 10/100BaseTX (RJ45) hoặc 100BaseFX (single-mode/multi-mode)
• Đường hầm yêu cầu khẩn cấp: Đảm bảo kiểm soát QoS
• Giám sát lưu lượng Modbus nhúng: Dễ dàng khắc phục sự cố
• Bảo vệ cách ly: Cổng serial với bảo vệ cách ly 2 kV (cho các model “-I”)
• Dải nhiệt độ rộng: Model có nhiệt độ hoạt động từ -40 đến 75°C
• Nguồn dự phòng và rơ-le: Hỗ trợ nguồn DC kép dự phòng và 1 rơ-le đầu ra

Giải pháp và lợi ích

Mgate MB3170 mang đến giải pháp toàn diện cho các thách thức kết nối công nghiệp phức tạp:

• Tích hợp hệ thống liền mạch: Kết nối dễ dàng các thiết bị serial hiện có vào mạng Ethernet với cấu hình tự động thông minh
• Tăng cường bảo mật: Các tính năng mã hóa AES-128/256, SHA-256 và xác thực mạnh mẽ bảo vệ hệ thống khỏi truy cập trái phép
• Độ tin cậy cao: Thiết kế bền bỉ, nguồn dự phòng và chứng nhận công nghiệp toàn diện đảm bảo hoạt động liên tục
• Quản lý tập trung: Giao diện cấu hình đa dạng và công cụ giám sát tích hợp giúp quản lý hệ thống hiệu quả
• Khả năng mở rộng linh hoạt: Thiết kế module hóa và Ethernet cascade cho phép mở rộng hệ thống dễ dàng
• Giảm thời gian dừng hệ thống: Tính năng giám sát lưu lượng và đường hầm yêu cầu khẩn cấp giúp phát hiện và giải quyết sự cố nhanh chóng
• Tiết kiệm chi phí vận hành: Độ tin cậy cao và yêu cầu bảo trì tối thiểu giúp giảm tổng chi phí sở hữu (TCO)

Ứng dụng sản phẩm

Mgate MB3170 là giải pháp lý tưởng cho nhiều ngành công nghiệp đòi hỏi độ tin cậy cao và tích hợp phức tạp:

• Sản xuất tự động: Kết nối các thiết bị legacy như PLC, HMI và cảm biến vào hệ thống MES/SCADA hiện đại
• Năng lượng: Tích hợp các thiết bị giám sát và điều khiển trong trạm biến áp, nhà máy điện và mạng lưới phân phối
• Xử lý nước và nước thải: Kết nối các thiết bị đo lường và điều khiển tại các nhà máy xử lý nước quy mô lớn
• Dầu khí: Kết nối thiết bị trong các hệ thống giám sát và điều khiển từ xa trong môi trường nguy hiểm
• Giao thông vận tải: Kết nối thiết bị trong hệ thống kiểm soát giao thông, đường sắt và cảng biển
• Xây dựng thông minh: Tích hợp hệ thống HVAC, an ninh và chiếu sáng vào hệ thống quản lý tòa nhà (BMS) phức tạp
• Dược phẩm: Kết nối thiết bị trong các môi trường sản xuất yêu cầu độ chính xác cao và tuân thủ nghiêm ngặt
• Hàng không vũ trụ: Thiết bị thử nghiệm và cơ cấu điều khiển yêu cầu độ tin cậy cao và bảo mật tối đa

Kết luận

Cổng Modbus Mgate MB3170 từ Moxa đại diện cho giải pháp kết nối công nghiệp đỉnh cao, kết hợp giữa công nghệ tiên tiến, tính năng bảo mật mạnh mẽ và khả năng quản lý thông minh. Với thiết kế 2 cổng Ethernet hỗ trợ cascade, khả năng kết nối đa thiết bị đồng thời và các tính năng bảo mật hàng đầu, sản phẩm này là cầu nối hoàn hảo giữa các thiết bị serial truyền thống và mạng Ethernet hiện đại.

Dù bạn đang xây dựng hệ thống mới hay nâng cấp hệ thống hiện có, Mgate MB3170 đều mang lại hiệu suất vượt trội và giá trị đầu tư lâu dài. Với thời gian bảo hành 5 năm và hỗ trợ kỹ thuật toàn cầu, Moxa cam kết đồng hành cùng sự thành công của hệ thống tự động hóa của bạn.

Để khám phá thêm về các giải pháp kết nối công nghiệp từ Moxa và nhận tư vấn chuyên nghiệp, vui lòng truy cập:

• Moxa Vietnam
• Mgate MB3180 Gateway

Hãy liên hệ với chúng tôi để được tư vấn giải pháp kết nối tối ưu cho ứng dụng của bạn và trải nghiệm sự khác biệt từ công nghệ kết nối công nghiệp hàng đầu thế giới!
