1. Giới thiệu sản phẩm

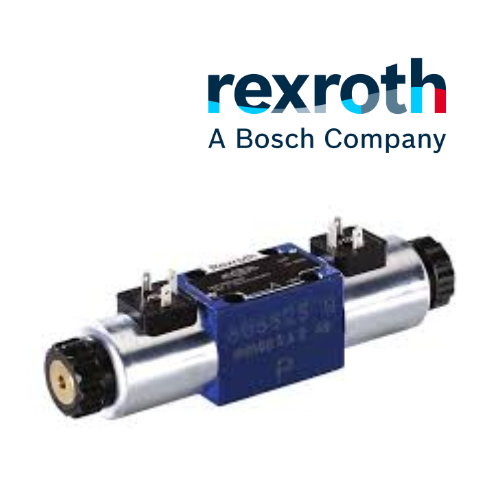

R900561288 / 4WE6J6X/EG24N9K4 là van điều hướng thủy lực của Rexroth, một trong những thương hiệu hàng đầu về công nghệ điều khiển và truyền động. Van này thuộc dòng 4WE6 – dòng van điện từ điều hướng 4/2 và 4/3 chiều, được sử dụng để điều khiển dòng chảy của chất lỏng thủy lực trong các hệ thống tự động hóa công nghiệp.

Với thiết kế điều khiển bằng điện từ (solenoid-operated), van 4WE6J6X/EG24N9K4 giúp kiểm soát chính xác hướng di chuyển của dầu thủy lực, từ đó điều khiển hoạt động của xy lanh hoặc motor thủy lực. Van có kích thước NG6 (Cetop 3) và cuộn coil điện áp 24V DC, phù hợp với nhiều hệ thống thủy lực khác nhau trong công nghiệp chế tạo, sản xuất và gia công cơ khí.

---

2. Thông số kỹ thuật chi tiết

2.1. Đặc điểm chung

• Mã sản phẩm: R900561288

• Model: 4WE6J6X/EG24N9K4

• Loại van: Van điều hướng thủy lực dạng spool, điều khiển điện từ

• Chế độ hoạt động: Van tác động trực tiếp, điện từ đơn

• Kích thước lắp đặt: NG6 / Cetop 3 / ISO 4401-03-02

2.2. Thông số vận hành

• Lưu lượng tối đa: 60 lít/phút

• Áp suất làm việc tối đa:

  • Kênh P, A, B: 350 bar

  • Kênh T: 210 bar

• Tổn thất áp suất: Tùy thuộc vào lưu lượng và cổng kết nối

2.3. Điện áp và điều khiển điện từ

• Điện áp cuộn coil: 24V DC

• Công suất tiêu thụ: Khoảng 30W

• Loại kết nối điện: DIN EN 175301-803 (DIN 43650)

• Chế độ kích hoạt: Kiểu N9, có bộ triệt nhiễu điện (Surge Suppression Diode) giúp giảm ảnh hưởng của điện áp ngược khi tắt cuộn coil

2.4. Kết cấu và vật liệu

• Thân van: Thép chống ăn mòn, phủ sơn chống oxy hóa

• Con trượt (spool): Thép tôi cứng, chống mài mòn

• Dạng con trượt: J, tối ưu cho ứng dụng điều khiển dòng chảy linh hoạt

• Cổng kết nối: Theo tiêu chuẩn ISO 4401-03-02

2.5. Điều kiện môi trường hoạt động

• Nhiệt độ hoạt động: -20°C đến +80°C

• Cấp bảo vệ: IP65 (khi được kết nối đúng cách)

• Loại dầu thủy lực: Dầu khoáng theo tiêu chuẩn DIN 51524

---

3. Ứng dụng của van điều hướng R900561288 / 4WE6J6X/EG24N9K4

3.1. Trong hệ thống thủy lực công nghiệp

• Điều khiển dòng chảy và hướng di chuyển của dầu thủy lực trong các hệ thống máy ép, máy đúc, máy gia công cơ khí.

• Chuyển đổi giữa các chế độ vận hành của xi lanh và motor thủy lực trong dây chuyền sản xuất.

3.2. Trong ngành sản xuất và chế tạo máy

• Ứng dụng trong máy công cụ CNC, máy ép nhựa, máy cán kim loại, giúp kiểm soát chuyển động của trục và cơ cấu thủy lực.

• Tích hợp vào hệ thống tự động hóa, nâng cao hiệu suất làm việc của máy móc.

3.3. Trong ngành xây dựng và khai thác

• Điều khiển xi lanh thủy lực trên xe công trình, máy xúc, máy ủi, máy khoan địa chất.

• Tối ưu hóa hoạt động của bơm và mô tơ thủy lực trong các hệ thống bơm bê tông, cần cẩu, xe nâng.

3.4. Trong lĩnh vực dầu khí và năng lượng

• Điều khiển van chặn, van điều áp trong hệ thống truyền dẫn dầu và khí.

• Hỗ trợ điều khiển thiết bị đóng/mở trong nhà máy điện, tua-bin thủy lực.

---

4. Lợi ích khi sử dụng R900561288 / 4WE6J6X/EG24N9K4

4.1. Hiệu suất làm việc cao

• Thiết kế spool tối ưu, giúp kiểm soát dòng chảy dầu chính xác, giảm tổn thất áp suất.

• Hoạt động nhanh và ổn định, đáp ứng nhanh các yêu cầu điều khiển.

4.2. Độ bền và tuổi thọ cao

• Thân van bằng thép chống ăn mòn, đảm bảo độ bền trong môi trường công nghiệp khắc nghiệt.

• Con trượt tôi cứng, chịu mài mòn cao, giúp tăng tuổi thọ sử dụng.

4.3. Dễ dàng lắp đặt và bảo trì

• Thiết kế tiêu chuẩn NG6, dễ dàng thay thế hoặc nâng cấp trong hệ thống thủy lực hiện có.

• Kết nối điện tiêu chuẩn DIN, giúp bảo trì thuận tiện, giảm thời gian dừng máy.

4.4. Ứng dụng linh hoạt

• Phù hợp với nhiều loại dầu thủy lực, đáp ứng đa dạng ngành công nghiệp.

• Có thể kết hợp với nhiều loại van và bộ điều khiển khác trong hệ thống thủy lực.

---

5. Kết luận

R900561288 / 4WE6J6X/EG24N9K4 là một van điều hướng thủy lực điện từ hiệu suất cao, được thiết kế để kiểm soát chính xác dòng chảy của dầu trong hệ thống thủy lực công nghiệp. Với thiết kế NG6 tiêu chuẩn, điện áp 24V DC, và cấp bảo vệ IP65, sản phẩm này phù hợp với máy móc công nghiệp, thiết bị xây dựng, hệ thống dầu khí, và các ứng dụng tự động hóa thủy lực.

Sử dụng van 4WE6J6X/EG24N9K4 của Rexroth giúp tối ưu hóa hiệu suất vận hành, giảm chi phí bảo trì, và nâng cao độ tin cậy của hệ thống thủy lực, mang lại giá trị lâu dài cho doanh nghiệp.
