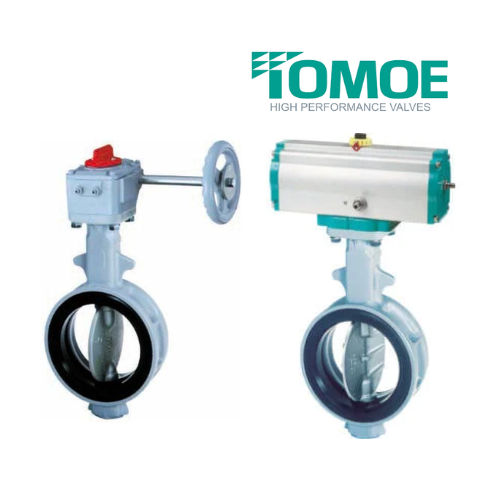

700G-2U Tomoe

700G-2U là van bướm hãng Tomoe, được ứng dụng trong hệ thống thủy lực, khí nén, kiể soát dòng chảy,..

700G-2U Rubber Seated Butterfly Valves for general use Tomoe Vietnam

Van bướm đệm cao su Tomoe 700G-2U là dòng van công nghiệp đa năng, được thiết kế để đáp ứng các yêu cầu khắt khe trong nhiều lĩnh vực nhờ vào cấu trúc chắc chắn, hiệu suất cao và tuổi thọ vượt trội.

🔧 Thông số kỹ thuật chính

Kích thước danh định: 50–300 mm
Tiêu chuẩn mặt bích: JIS 5K/10K, ANSI 125/150 lb, DIN PN10/16, BS 4504 PN10/16, BS10 ‘E’
Áp suất làm việc tối đa: 1.0 MPa
Áp suất thử thân van (thủy lực): 1.5 MPa
Áp suất thử rò rỉ ghế van (khí nén): 1.1 MPa
Nhiệt độ làm việc liên tục:
- NBR: 0–60°C
- EPDM: 0–70°C
Vật liệu thân van: Gang dẻo JIS FCD450
Vật liệu đĩa van: Thép không gỉ 316 (JIS SCS14), PPS (50–200 mm), Đồng nhôm JIS CAC702 (50–600 mm)
Vật liệu trục: SUS420J2 / SUS392J1
Vật liệu ghế van: NBR hoặc EPDM
Lớp phủ: Sơn lót epoxy màu Munsell N7
Tùy chọn điều khiển: Tay gạt, hộp số, khí nén, động cơ điện

🌟 Đặc điểm nổi bật

Đĩa van có gân tăng cường: Thiết kế mỏng nhẹ với gân gia cường (đang chờ cấp bằng sáng chế) giúp tăng lưu lượng Cv và giảm trọng lượng mà vẫn đảm bảo độ bền cơ học.
Vòng đệm ghế van dạng cosin: Giảm mô-men xoắn vận hành đáng kể, cho phép điều chỉnh mô-men xoắn theo áp suất làm việc.
Thiết kế đĩa cầu: Hoạt động mượt mà như một vật thể hình cầu quay trong không gian hình cầu, giảm mô-men xoắn và kéo dài tuổi thọ van lên đến 300%.
Hệ thống làm kín trục tự căn chỉnh: Vòng đệm dự phòng hoạt động như một hệ thống làm kín trục tự căn chỉnh, đảm bảo độ kín khít và độ tin cậy cao.
Cổ van dài: Cho phép cách nhiệt lên đến 50 mm sau khi lắp đặt, phù hợp với các ứng dụng cần cách nhiệt.

🛠️ Ứng dụng

Van bướm Tomoe 700G-2U thích hợp cho nhiều ngành công nghiệp như:

Xử lý nước và nước thải: Điều tiết dòng chảy trong hệ thống cấp thoát nước.
Hóa chất: Xử lý các chất lỏng hóa học không ăn mòn mạnh.
Thực phẩm và đồ uống: Đáp ứng các yêu cầu vệ sinh trong sản xuất thực phẩm.
HVAC: Điều khiển dòng chảy trong hệ thống sưởi ấm, thông gió và điều hòa không khí.
Công nghiệp nhẹ: Sử dụng trong các quy trình sản xuất không đòi hỏi điều kiện khắt khe.
