KRS-136 Level Gauge KARASUS

KRS-136 Level Gauge KARASUS là thiết bị đo mức, ứng dụng trong hệ thống đo lường mực chất lỏng,…

KRS-136 Level Gauge KARASUS Việt Nam

Giới thiệu Chi tiết Đồng hồ Đo Mức KRS-136 (Big Transmitter Type) của KARASUS

KRS-136 Level Gauge (Big Transmitter Type) là giải pháp đo mức chất lỏng công nghiệp cao cấp của KARASUS, kết hợp nguyên lý từ tính tiên tiến với khả năng truyền tín hiệu tích hợp, cho phép giám sát chính xác và tự động hóa quy trình.

1. Nguyên lý Hoạt động

• Nguyên lý Vessel thông: Đồng hồ được lắp trên bồn chứa qua đường ống phụ (by-pass). Mực chất lỏng trong ống phụ luôn bằng với mực chất lỏng trong bồn.
• Hệ thống Từ tính:
  • Một phao từ (floater) bên trong ống phụ di chuyển lên xuống theo mực chất lỏng.
  • Phao từ này tác động lên các đĩa từ hai màu (bi-color magnetic disks) được đặt trong thanh nhôm định hướng bên ngoài ống.
  • Khi phao di chuyển, từ trường của nó làm các đĩa từ quay 180 độ.
  • Màu sắc thay đổi rõ ràng: Khi chất lỏng dâng, đĩa từ quay và hiện màu ĐỎ. Khi chất lỏng hạ, đĩa từ quay ngược lại và hiện màu TRẮNG. Điều này cho phép quan sát mực chất lỏng trực quan, chính xác và từ xa.
• Tích hợp Truyền tín hiệu (Transmitter):
  • Hệ thống tích hợp một chuỗi công tắc reed (reed-switches) và bảng điều khiển.
  • Sự di chuyển của phao từ kích hoạt các công tắc reed tại các vị trí cài đặt trước.
  • Bảng điều khiển xử lý tín hiệu này và truyền dữ liệu mức chất lỏng (chiều cao, thể tích, trạng thái) đến hệ thống tự động hóa (PLC, SCADA, DCS) thông qua tín hiệu tương tự (4-20mA) hoặc kỹ thuật số.

2. Thông số Kỹ thuật Chi tiết (Dựa trên thông tin cung cấp & mẫu KRS136 L1000 MM)

• Mã sản phẩm: KRS-136 (Big Transmitter Type)

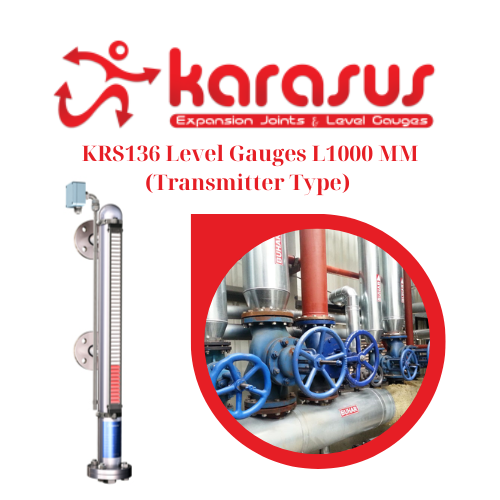

• Mẫu cụ thể: KRS136 Level Gauges L1000 MM (Transmitter Type) / DN15 PN16 AISI304
• Loại: Đồng hồ đo mức từ tính loại lớn, tích hợp bộ phát tín hiệu (Transmitter).
• Nguyên lý: Từ tính, phao nổi, đĩa chỉ thị hai màu.
• Khoảng cách tâm bích (Flange Center Spacing – L): 150 mm – 5500 mm (Mẫu cụ thể: L1000 mm).
• Khoảng cách dưới (Lower Spacing – H): H = Chiều dài phao – 10 mm.
• Áp suất thiết kế (Design Pressure): 25 BAR (Tương đương PN25, mẫu cụ thể PN16).
• Nhiệt độ thiết kế (Design Temperature): -40°C đến +200°C (Mẫu cụ thể: TMAX 200°C).
• Kết nối bích (Flange Connection):
  • Tiêu chuẩn: DN15 (Mẫu cụ thể).
  • Áp suất danh nghĩa: PN16 (Mẫu cụ thể, tương đương Class 150).
  • Vật liệu: AISI 304 (Thép không gỉ 304) – Mẫu cụ thể.
• Vật liệu chính:
  • Thân ống: Thép không gỉ (AISI 304/316L tùy chọn) hoặc vật liệu phù hợp với chất lỏng.
  • Phao: Thép không gỉ AISI 316L, được thiết kế phù hợp với tỷ trọng chất lỏng.
  • Thanh chỉ thị: Hợp kim nhôm định hướng, chứa đĩa từ hai màu.
  • Bích: AISI 304 (Mẫu cụ thể) hoặc vật liệu khác theo yêu cầu.
• Tín hiệu đầu ra (Transmitter):
  • Loại: Tín hiệu tương tự 4-20mA (chuẩn công nghiệp) hoặc tín hiệu kỹ thuật số (tùy chọn giao thức).
  • Độ phân giải: Phụ thuộc vào số lượng và khoảng cách các công tắc reed được lắp đặt.
  • Cấp bảo vệ: Thường IP65/IP66 trở lên.
• Nguồn gốc: 100% Thổ Nhĩ Kỳ (100% Turkey Origin).
• Tiêu chuẩn chất lượng: Tuân thủ ISO 9001 và các tiêu chuẩn quốc tế liên quan.

3. Đặc điểm Nổi bật & Giải pháp

• Giám sát trực quan chính xác: Màu sắc ĐỎ/TRẮNG tương phản cao, dễ quan sát từ xa, không cần nguồn điện cho phần chỉ thị.
• Tích hợp hoàn hảo với Hệ thống Tự động hóa: Bộ phát tín hiệu tích hợp cho phép:
  • Giám sát liên tục: Truyền dữ liệu mức chất lỏng (chiều cao, thể tích tính toán) về phòng điều khiển trung tâm.
  • Điều khiển tự động: Kích hoạt/bật tắt bơm, van điện từ (solenoid valves), báo động dựa trên mức cài đặt (ví dụ: mức cao, mức thấp, mức rất cao).
  • Ghi chép dữ liệu: Lưu trữ lịch sử mức chất lỏng cho phân tích và báo cáo.
• Độ bền cao & An toàn: Vật liệu chịu được áp suất, nhiệt độ và môi trường ăn mòn. Không có kính vỡ như đồng hồ thủy tinh, giảm rủi ro rò rỉ.
• Linh hoạt & Tùy chỉnh: Khoảng cách tâm bích (L) lên đến 5500 mm, phù hợp cho bồn chứa kích thước lớn. Có thể tùy chỉnh vật liệu, kích thước phao, số điểm công tắc, loại tín hiệu đầu ra theo yêu cầu cụ thể của ứng dụng.
• Độ tin cậy cao: Nguyên lý hoạt động cơ học đơn giản, ít hỏng hóc. Tuân thủ các tiêu chuẩn chất lượng nghiêm ngặt.

4. Ứng dụng Tiêu biểu

KRS-136 Big Transmitter Type là giải pháp lý tưởng cho các ứng dụng đòi hỏi giám sát mức chất lỏng chính xác và tích hợp điều khiển tự động trong:

• Ngành Dầu khí & Hóa chất: Bồn chứa dầu, hóa chất, dung môi, axit, kiềm.
• Nhà máy Nhiệt điện: Hệ thống cấp nước nồi hơi (boiler), bồn chứa nước làm mạt, ngưng tụ.
• Xử lý Nước & Nước thải: Bồn lắng, bồn chứa hóa chất xử lý, bồn nước sạch.
• Ngành Công nghiệp nặng: Hệ thống thủy lực, bồn chứa dầu bôi trơn, hệ thống làm mát.
• Sản xuất Thực phẩm & Dược phẩm: Bồn chứa nguyên liệu, thành phẩm (với vật liệu phù hợp như AISI 316L).
• Bất kỳ bồn chứa công nghiệp nào cần giám sát mức chất lỏng từ xa và tích hợp vào hệ thống điều khiển.

5. Hỗ trợ Kỹ thuật & Mua hàng tại Việt Nam

• KARASUS Vietnam: Đại diện chính thức tại Việt Nam cung cấp sản phẩm KRS-136 với đầy đủ chứng nhận CO/CQ.
• Thông tin Liên hệ: Quý khách có thể tham khảo và liên hệ mua hàng thông qua kênh phân phối uy tín: KARASUS Vietnam – lucjhq.
• Dịch vụ đi kèm: Tư vấn kỹ thuật lựa chọn sản phẩm phù hợp, hỗ trợ lắp đặt, hướng dẫn sử dụng và bảo hành.

Tóm lại: KRS-136 Big Transmitter Type của KARASUS là giải pháp đo mức chất lỏng công nghiệp toàn diện, kết hợp độ chính xác của nguyên lý từ tính trực quan với khả năng truyền tín hiệu mạnh mẽ cho hệ thống tự động hóa. Với thông số kỹ thuật vượt trội (áp suất 25 BAR, nhiệt độ -40°C đến 200°C, kích thước tùy chỉnh lên đến 5500mm), vật liệu bền bỉ (AISI 304/316L) và nguồn gốc Thổ Nhĩ Kỳ uy tín, KRS-136 là lựa chọn hàng đầu cho các ứng dụng giám sát và điều khiển mức chất lỏng đòi hỏi độ tin cậy cao trong môi trường công nghiệp khắc nghiệt.
