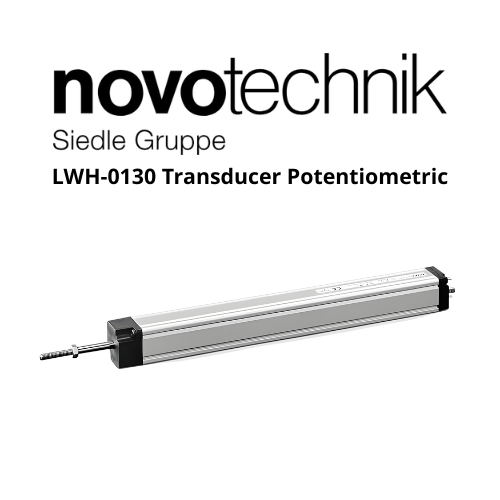

LWH-0130 Transducer Potentiometric Novotechnik

LWH-0130 Transducer Potentiometric Novotechnik là cảm biến dịch chuyển tuyến tính dạng chiết áp (potentiometric linear transducer) được thiết kế để đo vị trí với độ chính xác cao và độ bền vượt trội. Sản phẩm thuộc dòng LWH của Novotechnik, nổi bật với khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt. Valve-Control-Expert là nhà phân phối chính thức sản phẩm Novotechnik tại Việt Nam, cung cấp các giải pháp cảm biến đo lường và điều khiển chất lượng cao.

LWH-0130 Transducer Potentiometric Novotechnik Việt Nam

Giới thiệu Bộ truyền vị trí điện trở LWH-0130 từ Novotechnik

Novotechnik Vietnam tự hào giới thiệu Bộ truyền vị trí điện trở LWH-0130 – cảm biến vị trí tuyến tính chính xác, 100% xuất xứ Đức, thuộc dòng sản phẩm cao cấp của Novotechnik – thương hiệu hàng đầu thế giới về cảm biến vị trí.

Tổng quan về sản phẩm

LWH-0130 là bộ truyền vị trí điện trở (Potentiometric Transducer) thế hệ mới từ Novotechnik, được thiết kế đặc biệt cho các ứng dụng đòi hỏi độ chính xác cao và độ bền vượt trội. Với công nghệ điện trở dây quấn (wire-wound) tiên tiến, sản phẩm này mang lại giải pháp đo vị trí tuyến tính đáng tin cậy cho nhiều hệ thống công nghiệp.

Thông số kỹ thuật chi tiết

Thông số cơ bản

• Model: LWH-0130
• Mã sản phẩm (P/N): 024505
• Loại sản phẩm: Bộ truyền vị trí điện trở tuyến tính (Linear Potentiometric Transducer)
• Hãng sản xuất: Novotechnik – 100% Germany Origin
• Nguyên lý hoạt động: Điện trở dây quấn (Wire-wound potentiometer)

Đặc điểm kỹ thuật điện

• Giá trị điện trở danh định: 1 kΩ, 5 kΩ, 10 kΩ (tùy chọn)
• Độ dung sai điện trở: ±10%
• Điện áp tối đa: 30 VDC/VRMS
• Công suất tối đa: 0.5 W @ 40°C
• Độ cách điện: > 100 MΩ @ 500 VDC

Đặc điểm kỹ thuật cơ học

• Hành trình đo (Stroke): 130 mm (tương ứng với “0130” trong mã sản phẩm)
• Độ chính xác tuyến tính: ±0.25% FSO (Full Scale Output)
• Độ lặp lại: < 0.1 mm
• Độ phân giải: Về lý thuyết vô hạn
• Lực tác động tối đa: 5 N
• Lực khởi động: < 1 N
• Số vòng quay tối đa: > 50 triệu vòng
• Vật liệu trục: Thép không gỉ AISI 303
• Vật liệu vỏ: Nhôm anodized
• Kích thước tổng thể:
  • Chiều dài: 210 mm
  • Đường kính: 12 mm
  • Chiều dài thân: 170 mm
• Trọng lượng: 120 g

Đặc điểm kỹ thuật môi trường

• Nhiệt độ hoạt động: -40°C đến +125°C
• Nhiệt độ lưu trữ: -50°C đến +130°C
• Độ ẩm tương đối: 0-95% (không ngưng tụ)
• Chống rung động: 20 g (10-2000 Hz)
• Chống sốc: 100 g (11 ms)
• Cấp bảo vệ: IP67 (theo IEC 60529)
• Chống va đập: IK10 (theo IEC 62262)

Đặc điểm kết nối

• Loại kết nối: Cáp 3 dây
• Chiều dài cáp: 1.5 m (tùy chọn theo yêu cầu)
• Màu sắc dây:
  • Đỏ: VCC (+)
  • Vàng: Wiper (tín hiệu)
  • Xanh: GND (-)
• Loại đầu nối: Connector M12 x 1 (tùy chọn)

Giải pháp mà LWH-0130 mang lại

1. Độ chính xác cao: Với độ chính xác tuyến tính ±0.25% FSO và độ lặp lại < 0.1 mm, cảm biến cung cấp dữ liệu vị trí chính xác tuyệt đối cho hệ thống điều khiển.

2. Độ bền vượt trội: Công nghệ dây quấn tiên tiến và vật liệu cao cấp cho phép chịu đến 50 triệu vòng vận hành, đảm bảo tuổi thọ dài hạn ngay cả trong môi trường công nghiệp khắc nghiệt.

3. Phạm vi nhiệt độ rộng: Khả năng hoạt động trong dải nhiệt độ từ -40°C đến +125°C, phù hợp cho nhiều ứng dụng công nghiệp đòi hỏi khắt khe.

4. Khả năng chống chịu môi trường: Cấp bảo vệ IP67 và khả năng chống va đập, rung động tốt, đảm bảo hoạt động ổn định trong điều kiện khắc nghiệt.

5. Linh hoạt trong ứng dụng: Thiết kế nhỏ gọn và nhiều tùy chọn kết nối giúp dễ dàng tích hợp vào hệ thống hiện có.

6. Độ tin cậy tuyệt đối: Công nghệ sản xuất từ Đức đảm bảo chất lượng đồng nhất và độ tin cậy cao trong mọi điều kiện vận hành.

Ứng dụng sản phẩm

Bộ truyền vị trí điện trở LWH-0130 phù hợp với nhiều ứng dụng công nghiệp đòi hỏi độ chính xác cao:

• Hệ thống thủy lực khí nén: Đo vị trí xi lanh thủy lực, xi lanh khí nén trong máy công nghiệp
• Tự động hóa công nghiệp: Định vị chính xác trong robot công nghiệp, hệ thống băng chuyền tự động
• Ngành cơ khí: Kiểm soát vị trí trong máy công cụ, máy cắt, máy tiện
• Ngành ô tô: Đo vị trí trong hệ thống treo, hệ thống truyền động, hệ thống kiểm soát
• Ngàng hàng không: Giám sát vị trí trong hệ thống điều khiển bay, hệ thống hạ cánh
• Ngành y tế: Định vị chính xác trong thiết bị y tế, máy chẩn đoán hình ảnh
• Ngành năng lượng: Kiểm soát vị trí trong hệ thống năng lượng tái tạo, tua-bin gió
• Thiết bị thử nghiệm: Đo lường chính xác trong máy thử nghiệm vật liệu, máy kiểm tra chất lượng

Đặc điểm nổi bật của LWH-0130

• Công nghệ dây quấn tiên tiến: Sử dụng vật liệu điện trở chất lượng cao, đảm bảo độ ổn định và độ chính xác lâu dài
• Thiết kế nhỏ gọn: Kích thước compact giúp dễ dàng lắp đặt trong không gian hạn chế
• Vật liệu cao cấp: Thép không gỉ và nhôm anodized chống ăn mòn, đảm bảo độ bền trong môi trường công nghiệp
• Đa dạng tùy chọn: Hỗ trợ nhiều giá trị điện trở và chiều dài cáp khác nhau
• Dễ dàng tích hợp: Thiết kế module hóa giúp dễ dàng tích hợp vào hệ thống điều khiển hiện có
• Chứng nhận chất lượng: Đạt chứng nhận CE, RoHS, tuân thủ các tiêu chuẩn quốc tế

So sánh với các công nghệ khác

Hướng dẫn lắp đặt và sử dụng

1. Lắp đặt:

   • Lắp cảm biến song song với hướng chuyển động cần đo
   • Đảm bảo trục cảm biến không bị lệch góc quá 5°
   • Sử dụng giá đỡ để giảm rung động

2. Kết nối điện:

   • Kết nối đúng cực tính: Đỏ (+), Vàng (tín hiệu), Xanh (-)
   • Đảm bảo cách điện tốt với nguồn điện
   • Sử dụng cáp chống nhiễu trong môi trường điện từ mạnh

3. Vận hành:

   • Kiểm tra tín hiệu đầu ra bằng đồng hồ vạn năng
   • Đảm bảo tải trọng không vượt quá giới hạn kỹ thuật
   • Tránh va đập mạnh vào trục cảm biến

4. Bảo trì:

   • Kiểm tra định kỳ 6 tháng/lần
   • Vệ sinh bề mặt cảm biến khi có bụi bẩn
   • Kiểm tra độ chính xác sau 2 năm sử dụng

Thông tin liên hệ và đặt hàng

Để biết thêm thông tin chi tiết và đặt hàng sản phẩm, vui lòng truy cập:

• Tài liệu kỹ thuật sản phẩm

Xem thêm thông tin về Novotechnik tại Việt Nam:

• Novotechnik Việt Nam

Novotechnik Vietnam cam kết cung cấp sản phẩm chính hãng 100% từ Đức với đầy đủ chứng nhận CO/CQ, dịch vụ hỗ trợ kỹ thuật chuyên nghiệp và chính sách bảo hành theo tiêu chuẩn nhà sản xuất. Hãy liên hệ với chúng tôi ngay hôm nay để được tư vấn giải pháp cảm biến vị trí tối ưu cho ứng dụng của bạn!
