TM20V8BAM/69k GEA Tuchenhagen

TM20V8BAM/69k GEA Tuchenhagen là loại van cơ bản (C) loại van hai lớp C, ứng dụng trong hệ thống điều khiển, tự động hóa,…

TM20V8BAM/69k Basic valve type (C) Double seal valve type C GEA Tuchenhagen Việt Nam

Giới thiệu về hãng GEA Tuchenhagen

GEA Tuchenhagen là thương hiệu thuộc tập đoàn GEA – một trong những tập đoàn công nghệ hàng đầu thế giới trong lĩnh vực thiết bị công nghiệp chế biến thực phẩm, đồ uống, sữa, dược phẩm và các ngành công nghiệp quy trình khác. Với lịch sử lâu đời và uy tín toàn cầu, GEA Tuchenhagen nổi tiếng với các giải pháp van công nghiệp, thiết bị điều khiển dòng chảy, bơm và hệ thống điều khiển tự động hóa tiên tiến.

Các sản phẩm của hãng được thiết kế nhằm đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt, tối ưu hóa hiệu suất sản xuất và giảm thiểu thời gian dừng máy. GEA Tuchenhagen cung cấp đa dạng các dòng van như:

Van đóng ngắt (Shut-off valves)
Van tách đôi (Double seat valves)
Van điều chỉnh (Control valves)
Van một chiều, van lấy mẫu, van an toàn
Bộ điều khiển van T.VIS®
Giải pháp đồng bộ hóa quy trình CIP/SIP

Giới thiệu sản phẩm TM20V8BAM/69k

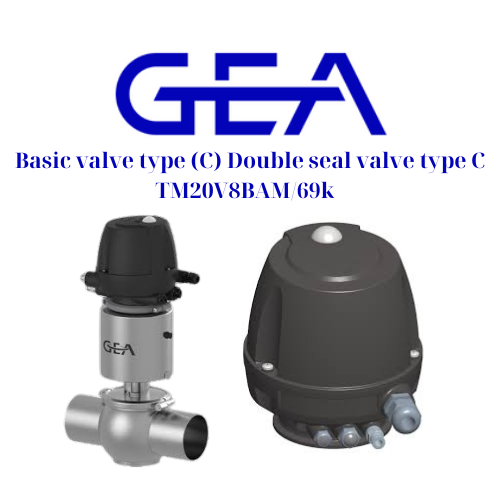

TM20V8BAM/69k là model Basic valve type (C) – Double seal valve type C thuộc dòng van tách đôi của GEA Tuchenhagen. Sản phẩm được thiết kế chuyên biệt cho các ứng dụng đòi hỏi mức độ vệ sinh cao, đảm bảo ngăn ngừa hoàn toàn sự lẫn tạp giữa hai dòng chất lỏng khác nhau trong quá trình sản xuất.

Van sử dụng cơ cấu chấp hành khí nén (air/spring) với vị trí mặc định đóng, giúp điều khiển chính xác và an toàn. Ngoài ra, van được tích hợp bộ điều khiển T.VIS® cơ khí cho phép giám sát trạng thái van, điều khiển pilot valve, và kết nối dễ dàng với hệ thống tự động hóa.

Thông số kỹ thuật chi tiết

Thông số	Giá trị
Loại van	Basic valve type (C) – Double seal valve type C
Kết cấu thân	Housing combination (L) 1W-1S
Kích thước danh nghĩa (DN)	40.0
Loại cơ cấu chấp hành	(Z) Air/spring, air-operated
Vị trí nghỉ	(Z) Closed
Áp suất khí điều khiển tối thiểu	6.0 bar
Áp suất sản phẩm phần thân trên	5.0 bar
Áp suất sản phẩm phần thân dưới	5.0 bar
Áp suất đóng hỗ trợ khí	Có (air-assisted)
Loại actuator	Z Type actuator ZBB
Thiết kế ghế van	(V0) Fixed vertical spigot
Vật liệu gioăng	EPDM (chuẩn FDA)
Độ nhám bề mặt bên trong	Ra 0,8 μm (mờ bên ngoài)
Kết nối đường ống	Weld end
Số lượng van xả rửa	2
Phiên bản van xả rửa	Nhựa, chịu nhiệt đến 80°C
Tem nhãn	Adhesive label
Vật liệu tiếp xúc sản phẩm	1.4404 (AISI 316L)
Vị trí gắn bộ phản hồi	Connection head T.VIS
Phiên bản T.VIS	Cơ khí, version 20
Loại đầu nối	V (1 x PV, 1 x NOT) T.VIS
Kiểu phản hồi	T.VIS 2 RM
Module giao tiếp	24VDC PNP, max. 205 mA
Van pilot	24V/DC (T.VIS-P/A/M/Q)
Kích thước cổng cáp/khí	M20x1.5_6/4mm
Vật liệu đầu kết nối	PA12/L màu đen
Cấp bảo vệ	IP69 (EN60529) – chịu rửa áp lực cao

Giải pháp mà TM20V8BAM/69k mang lại

Ngăn ngừa lẫn tạp chất giữa hai dòng sản phẩm – đặc biệt quan trọng trong ngành thực phẩm, đồ uống, dược phẩm.
Tích hợp bộ điều khiển thông minh T.VIS® giúp dễ dàng kết nối hệ thống tự động hóa và giám sát tình trạng hoạt động.
Thiết kế vệ sinh đáp ứng tiêu chuẩn FDA và EHEDG, đảm bảo an toàn vệ sinh thực phẩm.
Bảo trì nhanh chóng nhờ kết cấu dễ tháo lắp, giảm thời gian dừng máy.
Độ bền cao với vật liệu thép không gỉ 316L, gioăng EPDM chất lượng cao.
