8200-226 Woodward

8200-226 Woodward là bộ điều khiển vị trí servo, được ứng dụng trong sản xuất nhiệt điện, hóa dầu,…

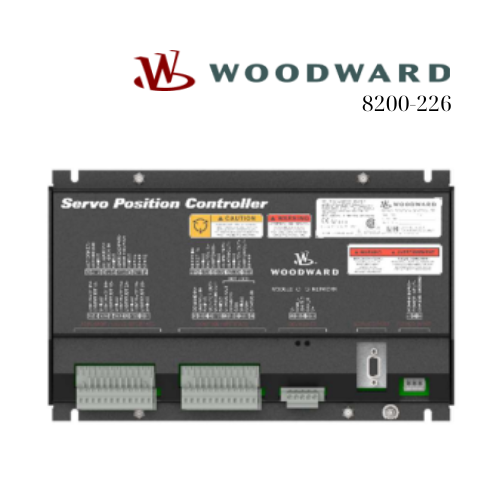

8200-226 Servo Position Controller Woodward Vietnam

1. Tổng quan sản phẩm

• 8200‑226 SPC là phiên bản mới nhất, thay thế dòng 8200‑224 và 8200‑225

• Là bộ điều khiển vị trí van servo, hỗ trợ điều khiển bằng tín hiệu DeviceNet, CANOpen (tùy chọn), hoặc 4–20 mA, dùng để điều khiển van servo tích hợp hoặc tỷ lệ thông qua bộ thu hồi vị trí (LVDT/RVDT hoặc cảm biến DC). woodward.com

2. Thông số kỹ thuật chính

Điện & Khả năng đầu vào:

• Nguồn cấp: 18–32 Vdc, tối đa 1.1 A. Đề nghị bảo vệ bằng cầu chì 5 A, chịu xung khởi động 20 A trong 100 ms

• Tín hiệu vào: DeviceNet (hoặc CANOpen), tín hiệu 4–20 mA, hỗ trợ cấu hình ưu tiên/ dự phòng

• Đầu ra giám sát: 4–20 mA (0–25 mA), cách ly 500 Vrms, độ phân giải 12-bit, tuyến tính 0.2% FS

Độ chính xác & hiệu suất:

• Độ chính xác hệ thống ±0.25% FS tại 25 °C; sai số nhiệt độ <150 ppm/°C với DeviceNet và <300 ppm/°C với 4–20 mA

• Bộ lọc đầu ra 3 ms; ngõ vào LVDT/RVDT hỗ trợ AC 10 Vrms, DC 0–12 V, trở kháng cao

Feedback & dự phòng:

• Hỗ trợ đầu vào tín hiệu vị trí đơn hoặc kép: LVDT, RVDT hoặc 4–20 mA; tự động chuyển đổi giữa đầu vào trong trường hợp lỗi

Chẩn đoán & an toàn:

• Tự động phát hiện lỗi mạch, quá dòng, hở/mất phản hồi, và lỗi DeviceNet

• Cảnh báo hoặc shutdown tùy cấu hình – ngõ tín hiệu relay cho trạng thái alarm/shutdown

Môi trường & chứng nhận:

• Coating chống lưu huỳnh; đạt chuẩn Class I, Div 2 và Zone 2 IIC, T4; CE woodward.com

3. Giải pháp kỹ thuật

• Điều khiển PID linh hoạt: hỗ trợ P, PI, PI có Lead‑Lag, có thể cấu hình từ phần mềm SPC Service Tool trên PC (qua cổng Serial hoặc DeviceNet)

• Calibration tự động – Wizard hỗ trợ xác lập điểm min/max và xác minh; hỗ trợ điều khiển thủ công (Manual stroke) để thử nghiệm

• Redundancy đầu vào: hỗ trợ cấu hình tín hiệu vào và phản hồi dự phòng để đảm bảo hoạt động liên tục khi một nguồn lỗi

4. Ứng dụng thực tiễn

• Dùng trong điều khiển vị trí van điều chỉnh nhiên liệu/hơi/tua bin, trong các hệ thống điện, dầu khí, công nghiệp nặng

• Phù hợp với môi trường yêu cầu an toàn cấp thấp, cần độ tin cậy cao và cấu hình tùy chỉnh: nhà máy điện, hệ thống turbine hơi/gas, điều khiển thủy lực/khí nén, hệ thống van giảm áp, v.v.

5. Tài liệu tham khảo & nhà phân phối tại Việt Nam

• Datasheet chính hãng: PDF trên Woodward (ngày 04/2021)

• Manual chi tiết: Manual 26236, giải thích cấu hình, wiring, calibration

• Valve‑Control‑Expert Việt Nam:

  • Trang giới thiệu: https://valve-control-expert.com/woodward-viet-nam/

  • Sản phẩm 8200-1302 (liên quan): https://valve-control-expert.com/product/8200-1302-woodward-viet-nam/

  • Thông tin chung Woodward tại Việt Nam: https://valve-control-expert.com/woodward-vietnam/

  • Woodward trong lĩnh vực phát điện tại VN: https://valve-control-expert.com/woodward-vietnam-power-generation/
